Автоматические выключатели серия АЕ
Выключатели серии АЕ
предназначены для установки в электрических сетях переменного тока частотой 50-60 Гц напряжением до 660 В (АЕ 2056) и 380 В (АЕ 2046). Выключатели используются для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий, пуска и останова асинхронных электродвигателей с короткозамкнутым ротором (автоматы с регулировкой номинального тока).
Автоматы АЕ-20ХХ используются для защиты потребителей в составе аппаратуры распределения электроэнергии в промышленности и гражданском строительстве.
Выключатели АЕ-20ХХ могут поставляться с электромагнитным и тепловым расцепителем или только с электромагнитным. Исполнение АЕ-2046 (56) или АЕ-2043 (53) соответственно. Наиболее распространенными и покупаемыми являются АЕ-2056 АЕ-2046 с электромагнитным и тепловым расцепителями.
Расшифровка маркировки
Предназначены для эксплуатации в электрических цепях напряжением до 660В переменного тока частотой 50 - 60Гц, до 380В частотой 400Гц.
Структура условного обозначения: АЕ20 ХХХ-ХХХ-ХХХЗХ
АЕ - выключатель автоматический;
20 - номер разработки;
Х - величина выключателя в зависимости от номинального тока:
2 - 16А;
4 - 63А;
5 - 100А;
6 - 160А;
Х - число полюсов в комбинации с максимальными расцепителями тока:
3 - трехполюсные с электромагнитными максимальными расцепителями тока;
4 - однополюсные с электромагнитными и тепловыми максимальными расцепителями тока;
6 - трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока;
Х - наличие буквы "М" - для выключателей модернизированных на номинальный ток 63 и 100А;
Х - наличие свободных контактов:
1 - без свободных контактов;
2 - один замыкающий свободный контакт;
3 - один размыкающий свободный контакт;
4 - один замыкающий и один размыкающий свободный контакты;
Х - дополнительные расцепители:
0 - без дополнительных расцепителей;
2 - независимый расцепитель;
Х - температурная компенсация и регулировка номинального тока теплового расцепителя:
"Р"- регулировка номинального тока тепловых расцепителей и температурная компенсация;
"Н"- регулировка номинального тока тепловых расцепителей без температурной компенсации;
"Б"- без регулировки номинального тока тепловых расцепителей и температурной компенсации для пунктов распределительных (с уменьшенными габаритными размерами);
"O"- без регулировки номинального тока тепловых расцепителей и температурной компенсации;
ХХ - степень защиты:
00 - IP00;
20 - IP20;
54 - IP54 (для выключателей серии АЕ20М);
ХЗ - климатическое исполнение (У, Т и категория размещения по ГОСТ 15150-69);
Х - класс износостойкости ("А" - первый; "Б" - второй).
" Технический каталог Автоматические выключатели АЕ20 ХХ " скачать PDF
-
-
-
-
-
-
-
-
-
-
-
-
Автоматические выключатели АЕ 2063 , 2066
Трехполюсные выключатели
с электромагнитной (для АЕ 2063)
и комбинированной (электромагнитной
и тепловой для АЕ 2066) защитами. -

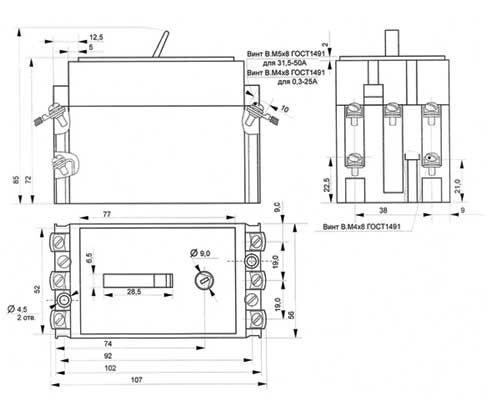

Автоматические выключатели АЕ 2046
Предназначены для установки в электрических цепях напряжением до 660 В переменного тока частотой 50-60 Гц и до 220 В постоянного тока, для защиты электрических цепей от перегрузок и токов короткого замыкания, в т.ч. для встраивания в комплексные устройства, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.
-
Автоматические выключатели АЕ 2046 , 2056
Предназначены для установки в электрических цепях напряжением до 660 В переменного тока частотой 50-60 Гц и до 220 В постоянного тока, для защиты электрических цепей от перегрузок и токов короткого замыкания, в т.ч. для встраивания в комплексные устройства, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.
-
Автоматические выключатели АЕ 2043
Автоматические выключатели АЕ-2043 имеют в своем составе только электромагнитный расцепитель . Поэтому они обеспечивают защиту только от коротких замыканий,
защиты от перегрузок нет.
Поэтому их не рекомендуется использовать для защиты таких нагрузок, где такие режимы (перегрузка) могут возникнуть. Не следует применять АЕ-2043 для защиты электродвигателей и особенно двигателей, которые работают в тяжелых режимах эксплуатации-тяжелый пуск, ассиметрия трехфазной сети, большой момент на валу двигателя. -
Выключатель автоматический АЕ2043 , 2053
Автоматические выключатели АЕ-2043 предназначены для проведения тока в нормальном режиме в электрических цепях напряжением до 380 В, переменного тока частоты 50, 60 Гц, для защиты электрических цепей от токов короткого замыкания и токов перегрузки, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором, а также для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.
-
-
-
Автоматический выключатель АЕ2016
Трехполюсный автоматический выключатель АЕ-2016 (автомат АЕ2016) на номинальный ток работы 10A с тепловой уставкой по току срабатывания 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10А и с электромагнитной уставкой 12Iн.
-
Автоматический выключатель АК 63
Автоматические выключатели АК-63 предназначены для защиты электрических цепей от перегрузок и коротких замыканий, оперативных включений и отключений этих цепей (в том числе асинхронных электродвигателей) и проведения тока в номинальном режиме (Сняты с производства).
-
Автоматический выключатель АЕ2044
Выключатели автоматические серии АЕ 2044
Предназначен для применения в электрических цепях напряжением до 440 В и частотой 50, 60 Гц для проведения тока в нормальном режиме и отключения при коротких замыканиях (установка 12 lH) и перегрузках (ток срабатывания 1,35 lH, 7 lH), а также оперативных отключений и включений электрических цепей (до 30 в час). Степень защиты оболочки выключателя IP20. Климатические исполнения и размещения по ГОСТ 15150-69: УХЛ, 04, ТЗ.
Тип
АЕ 2044-100-00У3, УХЛ4, АЕ 2044-100-ТЗ
Номинальный ток распределения lH, А
6, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63
Вид распределения
Комбинированный
Присоединение внешних проводников
Переднее
Способ крепления выключателя
На лицевой стороне панели
Габаритные размеры, мм
25x110x164
Масса, кг
АЕ 2044-100-00У3, УХЛ4 - 0,38 кг; АЕ 2044-100-ТЗ - 0,43 кг
Обозначение ГОСТ, ОСТ, ТУ
ТУ 16-522.064-82 -
Автоматический выключатель АЕ 1031
Предназначены для коммутации электросетей жилых и административных зданий в нормальном режиме и для отключения в режиме, способном привести к аварии (т.е. при токах перегрузки), обеспечения безопасности изоляции проводников в части термических перегрузок.
Структура условного обозначения: АЕ1031 - Х ХХХ
АЕ1031 - Автоматический выключатель АЕ 1031 на номинальный ток 25А, однополюсный
Х - Цифра. Условное обозначение вида максимальных расцепителей тока:
1 - электромагнитный и тепловой;
2 - тепловой.
ХХХ - Буквы и цифра. Условное обозначение климатического исполнения и категории размещения ГОСТ 15150-69: УХЛ4; 04; Т3.
