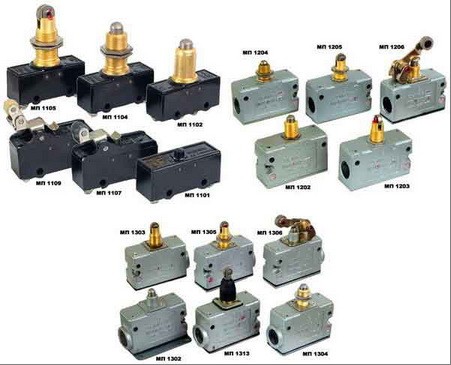

            МИКРОВЫКЛЮЧАТЕЛИ серии МП



ОБЩИЕ СВЕДЕНИЯ

Микровыключатели серии МП  предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели устанавливаются на подвижных и неподвижных частях стационарных установок.



Структура условного обозначения МП 1ХХХЛХХХХ.ХХХХ:

МП - микровыключатель;
1 - номер серии;
X - степень защити по ГОСТ 14255-69:1-IP00; 2 - IP40; 3 - IР54;
XX - вид привода;
Л - индекс модернизации;
ХХХХ - климатическое исполнение (У, Т, УХЛ) и категория размещения (2, 3) по ГОСТ 15543-70;
XX - способ крепления микровыключателя на панели и присоединения монтажных проводов (01; 03; 05; 07; 09; 11 - винтами; 02; 04; 06; 08; 10; 12-пайкой);
X - число полюсов; 1 - 2 полюса (1 замыкающий и 1 размыкающий контакты); 2 - 1 полюс (замыкающий контакт); 3 - 1 полюс (размыкающий контакт);
X - группа коммутационной износостойкости: А - группа 1; Б - группа 2.



КЛАССИФИКАЦИЯ

Микровыключатели классифицируются по ти-поисполнениям в зависимости от вида привода, способа крепления на панели и монтажа проводников, степени защиты от воздействия окружаю-щей среды, категории размещения и виду клима-тического исполнения согласно структуре условного обозначения.



ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное рабочее напряжение, В:

переменного тока частотой 50 (60) Гц, категория применения микровыключателей АС-11: 24; 40; 110; 220; 380; 660
постоянного тока: 24; 27; 110; 220; 440

Номинальный рабочий ток, А:

переменный: 2,5; 2; 1,6; 1; 0,4
постоянный: 1; 0,4; 0,25; 0,1

Ток, А:

номинальный тепловой: 10
наименьший рабочий: 0,05

Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора (0,005±0,0003) м*с1, частоте включений 1200 циклов включений - отключений в час и продолжительности включений (ПВ) 40; 60%, циклов, не менее:

для микровыключателей группы А: 1,6*106
для микровыключателей группы Б: 0,6*106

Механическая износостойкость, циклов ВО, не менее:

мнкровыключателей (кроме МП 1101А): 12,5*106
микровыключателей типа МП 1101А: 20*106

Коммутационная способность при 1,1 номинального напряжения и 11-кратном токе нагрузки, интервале между двумя коммутационными циклами от 5 до 10 с, длительности прохождения тока от 0,5 до 1 с, циклов ВО:

при переменном токе (соsφ=0,7), категория применения АС-11: 50
при постоянном токе (τ=0,05 с), категория применения ДС-11: 20

Сечение проводника, мм2 подсоединяемого к контактному зажиму:

одного: 1-2,5
двух: 1,5
