Мачтовые комплектные трансформаторные подстанции КТПМ

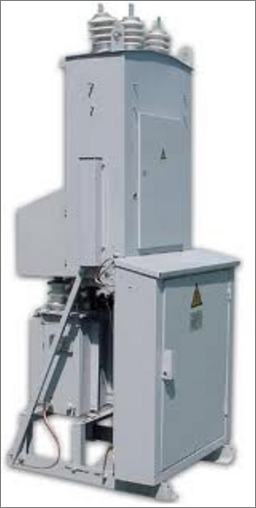

 КТПМ - Комплектная трансформаторная подстанция Мачтовая

Мачтовые подстанции наружной установки мощностью 25...250 кВА представляют собой однотрансформаторные подстанции тупикового типа наружной установки.

КТПМ предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 или 10 кВ и преобразования её в электро-энергию номинальным напряжением 0,4 (0,23) кВ для снабжения промышленных, сельскохозяйственных и других коммунальных объектов относящихся к III категории по надежности электроснабжения. КТПМ рассчитаны для работы в районах с умеренным климатом, при температуре окружающего воздуха от -45°С до +40°С и высотой над уровнем моря не более 1000 м.

КТПМ состоит из следующих составных частей:
УВН - воздушный высоковольтный ввод посредством разъединителя, устанавливаемого на ближайшей опоре ЛЭП (комплектуется согласно договоренности с заказчиком);
предохранители;
вентильные разрядники (ограничители перенапряжения).

Силовой трансформатор ТМ или ТМГ (комплектуется согласно договоренности с заказчиком); РУНН - Низковольтный часть выполнена в виде щита и имеет следующее оборудование: вводной рубильник (автоматический выключатель); автоматические выключатели (рубильники с предохранителями) отходящих линий; панель учёта электроэнергии; блок автоматического включения уличного освещения; разрядники (ограничители перенапряжения).

Конструкция КТПМ представляет собой шкафы УВН и РУНН с размешенной в них аппаратурой, закрепленные между собой и общей рамой. Шкафы УВН и РУНН имеют резиновые уплотнения на дверях. Конструкция КТПМ способствует быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при изменении места установки.



" Основная техническая информация Трансформаторные подстанции КТПМ " скачать PDF

" Опросный лист Трансформаторные подстанции КТПМ" скачать PDF

•

  Трансформатор силовой масляный ТМГ 160

  Силовые масляные трансформаторы предназначены для преобразования электрической энергии в электросетях. Данные трансформаторы используются во многих сферах народного хозяйства, в промышленности и военном комплексе.
  Масляные трансформаторы имеют большую популярность. Это связанно с тем, что трансформатор состоит из бака с радиатором и магнитопровода с обмотками. Масло, которое полностью заполняет трансформатор, надежно защищает обмотку от окружающей среды
  Преимущество масляных трансформаторов по сравнению с сухими связанно с тем, что обмотки данного трансформатора защищены от внешних воздействий, а сам трансформатор имеет относительно низкое реактивное сопротивление.
  У трансформатора ТМ маслорасширитель оснащен воздухоосушителем для предотвращения попадания в трансформаторное масло инородных тел, влаги и грязи. Масло в данных трансформаторах не имеет контакта с окружающей средой, соответственно масло не подвержено окислению и шламообразованию.
•

  Трансформатор силовой масляный ТМГ 100

  Силовые масляные трансформаторы предназначены для преобразования электрической энергии в электросетях. Данные трансформаторы используются во многих сферах народного хозяйства, в промышленности и военном комплексе.
  Масляные трансформаторы имеют большую популярность. Это связанно с тем, что трансформатор состоит из бака с радиатором и магнитопровода с обмотками. Масло, которое полностью заполняет трансформатор, надежно защищает обмотку от окружающей среды
  Преимущество масляных трансформаторов по сравнению с сухими связанно с тем, что обмотки данного трансформатора защищены от внешних воздействий, а сам трансформатор имеет относительно низкое реактивное сопротивление.
  У трансформатора ТМ маслорасширитель оснащен воздухоосушителем для предотвращения попадания в трансформаторное масло инородных тел, влаги и грязи. Масло в данных трансформаторах не имеет контакта с окружающей средой, соответственно масло не подвержено окислению и шламообразованию.

•

  Трансформатор силовой масляный ТМГ 63

  Силовые масляные трансформаторы предназначены для преобразования электрической энергии в электросетях. Данные трансформаторы используются во многих сферах народного хозяйства, в промышленности и военном комплексе.
  Масляные трансформаторы имеют большую популярность. Это связанно с тем, что трансформатор состоит из бака с радиатором и магнитопровода с обмотками. Масло, которое полностью заполняет трансформатор, надежно защищает обмотку от окружающей среды
  Преимущество масляных трансформаторов по сравнению с сухими связанно с тем, что обмотки данного трансформатора защищены от внешних воздействий, а сам трансформатор имеет относительно низкое реактивное сопротивление.
  У трансформатора ТМ маслорасширитель оснащен воздухоосушителем для предотвращения попадания в трансформаторное масло инородных тел, влаги и грязи. Масло в данных трансформаторах не имеет контакта с окружающей средой, соответственно масло не подвержено окислению и шламообразованию.

•

  Трансформатор силовой масляный ТМГ 40

  Силовые масляные трансформаторы предназначены для преобразования электрической энергии в электросетях. Данные трансформаторы используются во многих сферах народного хозяйства, в промышленности и военном комплексе.
  Масляные трансформаторы имеют большую популярность. Это связанно с тем, что трансформатор состоит из бака с радиатором и магнитопровода с обмотками. Масло, которое полностью заполняет трансформатор, надежно защищает обмотку от окружающей среды
  Преимущество масляных трансформаторов по сравнению с сухими связанно с тем, что обмотки данного трансформатора защищены от внешних воздействий, а сам трансформатор имеет относительно низкое реактивное сопротивление.
  У трансформатора ТМ маслорасширитель оснащен воздухоосушителем для предотвращения попадания в трансформаторное масло инородных тел, влаги и грязи. Масло в данных трансформаторах не имеет контакта с окружающей средой, соответственно масло не подвержено окислению и шламообразованию.

•

  Трансформатор силовой масляный ТМГ 25

  Силовые масляные трансформаторы предназначены для преобразования электрической энергии в электросетях. Данные трансформаторы используются во многих сферах народного хозяйства, в промышленности и военном комплексе.
  Масляные трансформаторы имеют большую популярность. Это связанно с тем, что трансформатор состоит из бака с радиатором и магнитопровода с обмотками. Масло, которое полностью заполняет трансформатор, надежно защищает обмотку от окружающей среды
  Преимущество масляных трансформаторов по сравнению с сухими связанно с тем, что обмотки данного трансформатора защищены от внешних воздействий, а сам трансформатор имеет относительно низкое реактивное сопротивление.
  У трансформатора ТМ маслорасширитель оснащен воздухоосушителем для предотвращения попадания в трансформаторное масло инородных тел, влаги и грязи. Масло в данных трансформаторах не имеет контакта с окружающей средой, соответственно масло не подвержено окислению и шламообразованию.
