Панели распределительные ЩО
Панели распределительных щитов одностороннего обслуживания ЩО-70,ЩО-05
Щиты, скомплектованные из панелей ЩО70, предназначены для установки в помещениях с невзрывоопасной, не содержащей токопроводящей пыли, агрессивных паров и газов, разрушающих металл и изоляцию средой.
Температурой окружающего воздуха при эксплуатации панелей должна находится в пределах от –40 до +35°С. Высота над уровнем моря не более 1000 м. Степень защиты панелей с фасадной стороны IР20, с остальных сторон IР00 по ГОСТ 14254. Панели обслуживаются с фасадной (передней) стороны.
Промежутки между панелями, собранными в щит, закрываются фасадными вставками. Размер фасадной вставки определяется при компоновке распределительного устройства и указывается при заказе вопросном листе. Стальные металлоконструкции панелей окрашиваются высокопрочным полимерным покрытием на основе эпоксидных смол, предотвращающим коррозию металла. Высота панелей ЩО 70-1-ХХ У3, ЩО 05-1-ХХ У3, ЩО 70-2-ХХ У3, ЩО 05-2-ХХ У3 составляет 2200мм. Высота панелей ЩО 70-3-ХХУ3, ЩО 05-3-ХХ У3 составляет 2000мм. Глубина выпускаемых панелей составляет 600мм. Панели изготовляются сошиновками, имеющими электродинамическую стойкость (амплитудное значение):
Для комплектования щитов, устанавливаемых в распределительных устройствах трансформаторных подстанций с трансформаторамимощностью до 630 кВА – 30 кА (ЩО 70-1-ХХ У3, ЩО 05-1-ХХ У3);
Для комплектования щитов, устанавливаемых в распределительных устройствах трансформаторных подстанций с трансформаторами мощностью свыше 630 кВА – 50 кА (ЩО 70-2-ХХ У3, ЩО 05-2-ХХ У3, ЩО 70-3-ХХ У3, ЩО 05-3-ХХ У3).
Нулевая шина - “N” при пятипроводной схеме подключения устанавливается на изоляторах и соединяется с выводом нейтрали силового трансформатора. Функцию заземляющей шины PE выполняет металлоконструкция, приваренная в нижней части панели. Вводные панели исполняются как с кабельным, так и шинным вводом. Примонтаже панели устанавливаются на закладные конструкции ивыверяются по уровню иотвесу. Отклонения по вертикали недолжны превышать 5°.

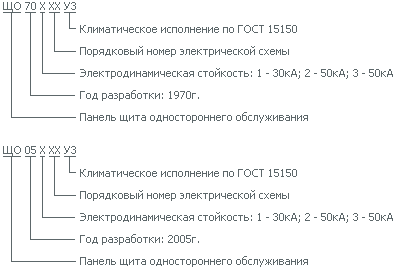

Условное обозначение.
