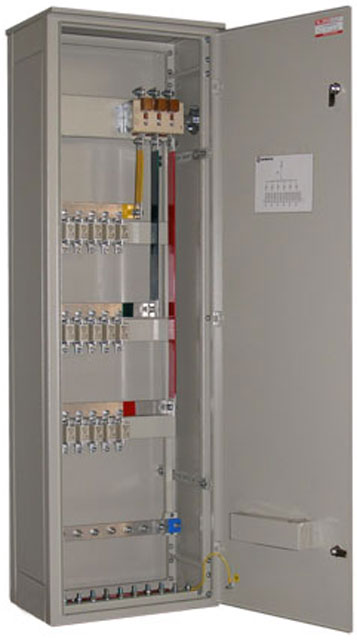

Распределительные шкафы серии ШР11





Распределительные шкафы серии ШР11 (ШРС1) предназначены для приема и распределения электрической энергии в промышленных электроустановках.
Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение 380 В в сетях с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц с защитой отходящих линий предохранителями ПН2, ППН.

Ввод питающих и вывод отходящих проводников осуществляется сверху через съемную крышку и снизу через дно шкафа. Выход съемного привода вводного рубильника/переключателя – справа (привод слева выполняется по заказу).

Структура условного обозначения ШР11
ШР11 – 7 3 Х ХХ – ХХ У3
ШР – Шкаф распределительный.
11 – Условный номер разработки.
7 – Вид установки – напольное исполнение, ввод проводников в любой комбинации.
3 – Габаритный размер шкафа по высоте – 1600 мм.
Х – Габаритный размер шкафа по ширине:
5 – 700 мм;
7 – 500 мм.
ХХ – Обозначение номера схемы шкафов от 01 до 23
ХХ – Обозначение степени защиты оболочки по ГОСТ 14254-69:
22 – IP22;
54 – IP54.

       " Основные параметры и принципиальные схемы шкафов" скачать PDF
