 Реле контроля фаз

Реле контроля фаз применяют в схемах автоматического управления для контроля наличия и симметрии напряжений. Также данный прибор можно использовать для защиты электрооборудования в случаях нарушения качества питающей сети. Оборудование выполнено на базе современной микропроцессорной техники, что обеспечивает простоту конструкции, легкость настройки высокую надежность параметров устройства.

Прибор работает в режиме самовозврата, а именно, после аварийного срабатывания оборудование отключается. Далее, реле контроля фаз проверяет параметры сети и, если они соответствуют норме, снова включает нагрузку. В процессе эксплуатации оборудования данное устройство постоянно отслеживает величину напряжения сети. Реле контроля фаз отключает нагрузку в случае возникновения ряда возможных аварийных ситуаций. К таким ситуациям относят симметричный выход напряжения за допустимые пределы и несимметричный выход напряжения за допустимые пределы, а также нарушение порядка чередования напряжений. Реле контроля фаз позволяет оперативно отслеживать качество электроэнергии с целью защиты оборудования от недопустимых режимов питающей сети, и как следствие, от его возможных отказов.

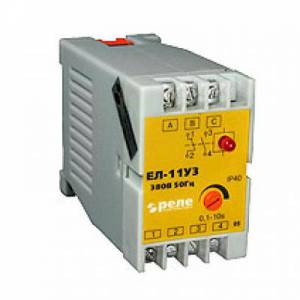

Реле контроля трехфазного напряжения ЕЛ-11,ЕЛ-12,ЕЛ-13



Реле контроля трехфазного напряжения ЕЛ-11, ЕЛ-12, ЕЛ-13 предназначены для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:
ЕЛ-11 – источников и преобразователей электрической энергии;
ЕЛ-12 – трехфазных асинхронных двигателей общепромышленных серий мощностью до 100 кВ;
ЕЛ-13 – трехфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью до 75 кВт.
Номинальный ток: 0,01—4 А.
Контактная группа: 1 «з» + 1 «р».
Пределы регулиров. времени срабатывания: 0,1—10 сек.







Cрабатывания реле фаз при :
-понижении напряжения в одной фазе;
-понижении напряжения во всех фазах;
-обрыв фазы;
-нарушения чередования фаз (кроме ЕЛ-13).
