Рубильники РПС

Предназначены для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств.

Условия эксплуатации: климатическое исполнение У категории 3 по ГОСТ 15150-69. Изделия также пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категория 4.

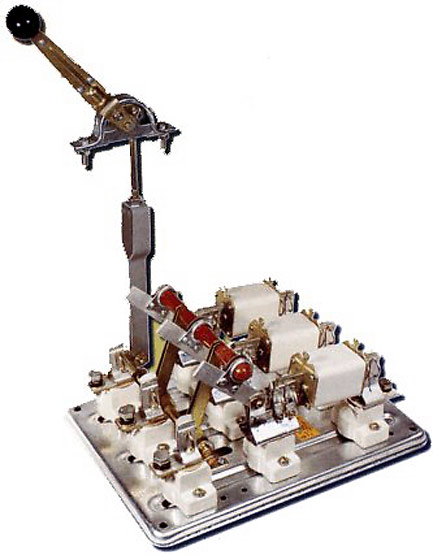

Основными частями аппаратов являются ножи, совмещенные и контактные стойки с выводами для подключения, смонтированные на общей плите.

Рубильники имеют по одному ряду совмещённых и контактных стоек. Необходимое контактное нажатие обеспечивается пружинами, на совмещённых - сферическими шайбами.

У аппаратов контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединён с валом. На рубильниках вал приводится во вращение боковой съёмной рукояткой (или приводом), устанавливаемой на одном его конце. Рубильники с центральным расположением привода приводятся в движение скобой связанной с осью контактных ножей.
