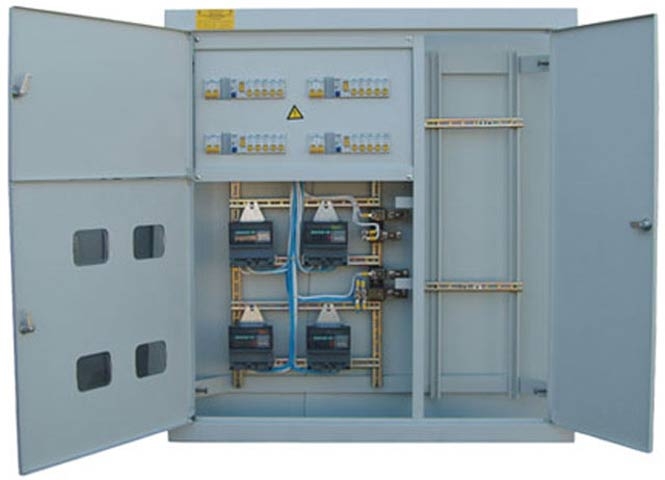

Щиты Этажные ЩЭ, УЭРМ, ЩЭ-РМ, ЩК навесные, встраиваемые, модульные, 2х, 3х, 4х, 5ти, 6ти,... квартирные предназначены для приема, распределения и учета электроэнергии напряжением 220 В частотой 50Гц, а также защиты линий квартир при перегрузках и коротких замыканиях. Щиты Этажные представляют собой рамную металлоконструкцию, разделенную на несколько отсеков в зависимости от вида:
абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры;
учетный отсек, в котором устанавливаются однофазные электрические счетчики и аппарат для отключения лестничного стояка;
отсек слаботочных устройств; в котором размещают устройства и аппараты телефонной, радиотрансляционной и телевизионной сетей;
учетно-абонентский; совмещенные учетный с абонентским отсеком.

Щит этажный ЩЭ устанавливается в нише и укрепляется при помощи четырех распорных болтов, поставляемых в комплекте.

Щиты ЩЭ имеют нулевую защитную (РЕ) и нулевую рабочую (N) шину. Контактные зажимы аппаратуры электроснабжения квартир допускают подсоединение алюминиевых и медных проводников сечением до 16 мм2.

Вводные зажимы щитков позволяют присоединение неразрезных алюминиевых и медных проводников магистрального стояка сечением от 4 до 70 мм2.

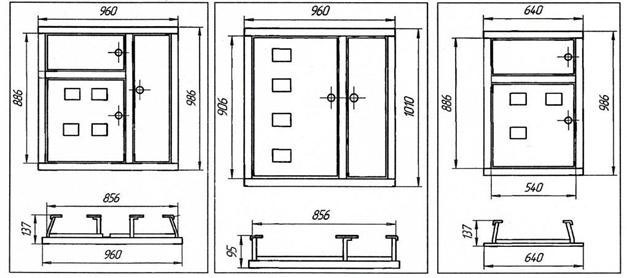

Имеются исполнение щитков с автоматическим выключателем для защиты стояка магистральной питающей линии от перегрузок и токов короткого замыкания, устанавливается в учетном отсеке Возможные схемы компоновки показаны на рисунках Щиты изготавливаются по схемам заказчика и возможна любая комплектация. Пример заказа:

ЩЭ ХХХХ УХЛ4 Вв А, со счетчиком или без него, количество и номинальные токи отходящих аппаратов (перечень на одну квартиру).

Структура условного обозначения

ЩЭ - щит этажный;

X - Назначение устанавливаемой аппаратуры
2-c аппаратами защиты групповых линий без слаботочного отсека
3-c аппаратами защиты групповых линий и отделением для слаботочного отсека

X - 2,3,4,5 - число квартир

X - номинальная нагрузка одной квартиры
0-25 А, 4-50 А,
1 - 32 А, 5 - 63 А,
2-40 А

X - наличие выключателя магистрального стояка
1 - имеется
2 - отсутствует

УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69

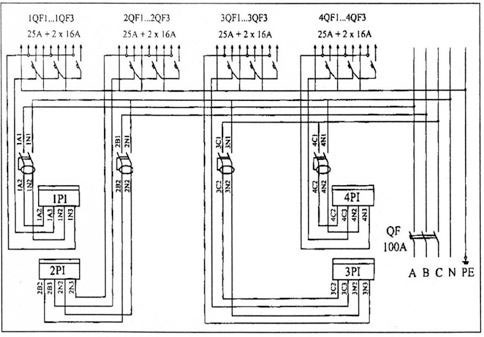

                    Стандартная принципиальная схема
