Трансформа́тор — это статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений) переменного тока без изменения частоты системы (напряжения) переменного тока.

Трансформатор осуществляет преобразование напряжения переменного тока и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Применение тронсформаторов.

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

Электрическую энергию, обычно вырабатываемую электростанциями, расположенными в местах крупных залежей топлива, у рек, а также атомными электростанциями, приходится передавать за сотни и тысячи километров, в объединенную энергетическую систему, в промышленные центры и непосредственно к потребителю. Для этого сооружают мощные линии электропередачи (ЛЭП). Однако передача электроэнергии больших мощностей на значительные расстояния даже при наибольшем номинальном напряжении 24 кВ современных генераторов практически неосуществима. Причиной этого является то, что для ограничения потерь электрической энергии в ЛЭП (нагревание проводов), пропорциональных квадрату силы тока и сопротивлению проводов (PR), потребовалось бы такое сечение проводов и соответственно расход дефицитного цветного металла, при котором сооружение ЛЭП было бы неоправданно экономически и технически невозможно.
Чтобы уменьшить потери электроэнергии, увеличивают напряжение и соответственно снижают силу тока с помощью трансформаторов. Трансформатор, повышая напряжение, пропорционально уменьшает силу тока, поэтому передаваемая мощность остается без изменения, а потери в проводах ЛЭП резко уменьшаются. Например, при увеличении напряжения передаваемой энергии в 10 раз потери снижаются в 100 раз. Если учесть, что современные трансформаторы способны повысить напряжение до 500—750 кВ и более, то легко представить себе роль трансформатора в электроэнергетике.
Для повышения напряжения в начале ЛЭП устанавливают повышающие трансформаторы, а в конце — понижающие, уменьшающие напряжение до требуемых значений. Для этого сооружают трансформаторные подстанции, распределяющие электроэнергию между потребителями (промышленные центры, заводы, фабрики, города, поселки) и трансформирующие ее на напряжения электрических сетей и токоприемников. Главное место среди множества различных видов трансформаторов, применяемых в энергетике, принадлежит силовым трансформаторам и автотрансформаторам.

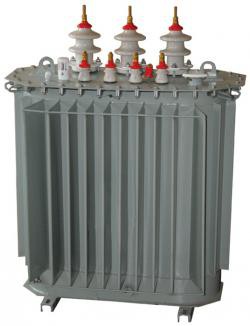

Силовые трансформаторы предназначены для преобразования электрической энергии в электрических сетях и в установках, служащих для ее приема и использования. Их делят на силовые трансформаторы общего и специального назначения.
Силовые трансформаторы общего назначения предназначены для включения в сеть или для непосредственного питания приемников электрической энергии, если эта сеть и токоприемники не отличаются особыми условиями работы, характером нагрузки или режимом работы.
Из-за большой разветвленности электрических сетей, передающих и распределяющих электроэнергию между потребителями, отличающимися мощностями, характером нагрузки и удаленностью от электростанций и подстанций, необходима четырех-пятикратная и более трансформация напряжения, для этого приходится устанавливать большое количество повышающих и понижающих силовых трансформаторов. Кроме того, при трансформировании суммарная мощность силовых трансформаторов на каждой ступени с более низким напряжением обычно больше, чем на ступени с более высоким напряжением. Поэтому общая суммарная мощность силовых трансформаторов, установленных в сетях, превышает суммарную мощность генераторов электростанций в 7—8 раз.
