Я5000 - Ящики управления электроприводами, Ящики серии Я5000 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором в продолжительном режиме (пуск электродвигателя и отключение вращающегося электродвигателя), а также в кратковременном и повторно -кратковременном режимах работы.

Условия эксплуатации

Высота над уровнем моря до 2000 м. При высоте более 1000 м номинальные токи ящиков должны быть снижены на 10%.
Температура окружающего воздуха от плюс 1 до плюс 40 С, относительная влажность не более 80% при температуре плюс 25° С, климатическое исполнение УХЛ4 по ГОСТ 15150-69

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Структура условного обозначения Я5Х Х Х - Х Х Х Х  УХЛ


Я - вид НКУ по конструкции - ящик

5 - класс НКУ по назначению - управление асинхронными двигателями с КЗ ротором

X - группа НКУ в классе 5
1 - управление нереверсивными двигателями
4 - управление реверсивными двигателями

X - число автоматических выключателей для защиты силовой цепи
1- один на каждый фидер
2- один на два фидера
3- ящик без автоматического выключателя X - число управляемых двигателей (фидеров)
1 - один фидер
5 - два фидера

XX - исполнение по номинальному току на один фидер согласно таблице X - исполнение по напряжению и роду тока силовой цепи
7 - переменное 380 В, 50 Гц. X - исполнение по напряжению и роду тока цепи управления
3- переменное 110 В, 50 Гц.
4- переменное 220 В, 50 Гц.

УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69

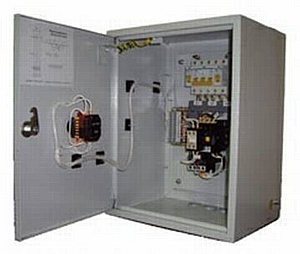

Ящики серии Я5000 имеют металлическую сварную конструкцию корпуса с дверью на шплинтах, фиксируемую замком с ключами, обеспечивающим степень защиты IP 31.

В соответствии с заказом возможно изготовление ящиков со степенью защиты IP 54.

Аппаратура в ящике устанавливается на специальной панели и на двери с внутренней стороны.



                                                            " Ящики управления Я5000 схемы и размеры" скачать PDF
