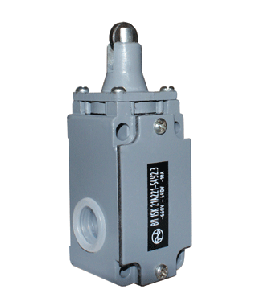

Концевой выключатель серии ВП-15К21Б-221-54
Структура условного обозначения
ВП15Д21ХХХ1-54Х2.Х:
ВП - выключатель путевой;
15 - номер серии;
Д - индекс модернизации;
21 - обозначение номинального тока: 21 - 10 А;
Х - группа коммутационной износостойкости, млн. циклов ВО:
для выключателей полумгновенного действия:
А - 2,5; Б - 1,0;
для выключателей прямого действия:
А - 4,0; Б - 2,0;
Х - число полюсов;
Х - конструктивное исполнение приводного элемента:
1 - толкатель, 2 - толкатель с роликом,
3 - рычаг с роликом с переменным углом установки
(с перестройкой на селективный),
6 - пружинный рычаг, 9 - рычаг с роликом, регулируемым
по длине;
1 - исполнение по способу крепления и вводу проводников:
базовое крепление, резьбовой неуплотненный ввод
(один или три);
54 - обозначение степени защиты IР54 по ГОСТ 14254-80;
Х2 - климатическое исполнение (У, Т, ХЛ) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89;
Х - исполнение по количеству и сочетанию контактов:
для выключателей полумгновенного действия:
1 - 1 з; 2 - 1 р; 3 - 1 з + 1 р;
для выключателей прямого действия:
6 - 1 з; 7 - 1 р; 8 - 1 з + 1 р.
Характеристики
- да
- 55
- толкатель с роликом
- нет
- 10
- 2
- 660
