Электромагниты серии МП

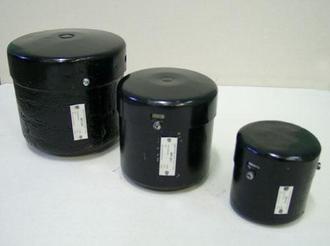

Тормозные электромагниты постоянного тока МП-101, МП-201, МП-301
Электромагниты серии МП предназначены для дистанционного электропривода крановых механизмов с пружинными колодочными тормозами серии ТК. Электромагниты могут быть также использованы для привода различных исполнительных механизмов.
Структура условного обозначения электромагнитов серии МП
МП - обозначение серии электромагнита
101, 201, 301 - условное обозначение номера серии
1, 2 - тип возбуждения: 1 - параллельное; 2 - последовательное
1 - род тока питающей сети: 1 - постоянный
1, 2, 3, 4 - режим работы: 1 - ПВ100%; 2 - ПВ40%; 3 - ПВ25%; 4 - ПВ15%
1 - траектория движения якоря: 1 - прямоходовой
2 - способ воздействия на механиз: 2 - толкающие
1, 2 - исполнение токоподвода: 1 - гибкие выводы; 2 - клеммный соединитель
20, 54 - степень защиты по ГОСТ 14255: 20 - IP20; 54 - IP54
У2, УХЛ2 - климатическое исполнение по ГОСТ 15150
-
Электромагнит МП 301
Электромагнит МП-301 предназначен только для тормоза ТКП-300.
МП-301 работает от сети постоянного тока 110 и 220в и может поставляться в следующих исполнениях:
Электромагнит параллельного возбуждения предназначен для работы от сети постоянного тока 110 и 220в.
Электромагнит последовательного возбуждения предназначен для работы от сети постоянного тока для работы с токами от 1,6 до 630 Ампер.
К колодочным тормозам магниты МП-301 крепятся на четыре бола М12,вес магнита параллельного подключения не превышает 9Кг. Охлаждение от перегрева естественное ,класс изоляции «Н» и «F».
поставляются в деревянной обрешетке ,в количестве двух штук на один ящик, в комплект поставки входит паспорт, гарантийный сертификат, руководство по эксплуатации (по заказу)
-
Электромагнит МП101
Электромагнит МП-101 служит электроприводом тормоза ТКП-100 и ТКП-200/100
МП-101 работает от сети постоянного тока 110 и 220в и может поставляться в следующих исполнениях:
Электромагнит параллельного возбуждения предназначен для работы от сети постоянного тока 110 и 220в.
Электромагнит последовательного возбуждения предназначен для работы от сети постоянного тока для работы с токами от 1,6 до 630 Ампер.
К колодочным тормозам магниты МП-101 крепятся на четыре бола М12,вес магнита параллельного подключения не превышает 36Кг. Охлаждение от перегрева естественное ,класс изоляции «Н» и «F».
поставляются в деревянной обрешетке ,в количестве двух штук на один ящик, в комплект поставки входит паспорт, гарантийный сертификат, руководство по эксплуатации (по заказу)
-
Электромагнит МП 201
Электромагнит МП-201 предназначен для растормаживания колодочных тормозов серии ТКП-200 и ТКП-300/200.
МП-201 работает от сети постоянного тока 110 и 220в и может поставляться в следующих исполнениях:
Электромагнит МП-201 параллельного возбуждения предназначен для работы от сети постоянного тока 110 и 220в.
Электромагнит МП-201 последовательного возбуждения предназначен для работы от сети постоянного тока для работы с токами от 1,6 до 630 Ампер.
К колодочным тормозам магниты МП-201 крепятся на четыре бола М12,вес магнита параллельного подключения не превышает 20 Кг. Охлаждение от перегрева естественное ,класс изоляции «Н» и «F».
МП-201 поставляются в деревянной обрешетке ,в количестве двух штук на один ящик, в комплект поставки входит паспорт, гарантийный сертификат, руководство по эксплуатации (по заказу)
