Прожекторы под лампу накаливания



Прожекторы серии ПЗМ выпускаются трех модификаций: ПЗМ-45, ПЗМ-35 и ПЗМ-25. Эти прожекторы наименее совершенные, но наиболее распространенные и дешевые, выпускаются промышленностью серийно.

Прожектор ПЗМ-45 состоит из корпуса, отражателя, рамы с плоским защитным стеклом, лиры с опорной плитой, фокусирующего приспособления и вентиляционного устройства. Корпус прожектора изготовляется из листовой стали. На передней части корпуса имеется рама, связанная с корпусом шарниром. Рама служит оправой для защитного стекла Лира дает возможность наклонять прожектор вниз на 45° и вверх на 80° от горизонтального положения. Закрепление прожектора под необходимым углом наклона производится ручкой стопора лиры. Опорная плита треугольной формы имеет три отверстия для крепления прожектора на установочной площадке.

Отражатель прожектора — стеклянный, параболоидной формы, с тыльной стороны покрыт слоем серебра, защищенным лаком. Рабочий диаметр отражателя равен 450 мм, наружный — 467 мм, толщина 5 мм. Фокусное расстояние 90 мм. Защитное стекло прозрачное, плоское, термостойкое, толщиной 3,5—4,0 мм, диаметром 496 мм. Вентиляционное устройство выполнено в виде двух (нижней и верхней) лабиринтовых коробок. Для точной установки лампы в фокусе отражателя прожектор имеет специальное фокусирующее устройство, управление которым выведено на наружную часть корпуса. Патрон фарфоровый под резьбовой цоколь Е-40. Прожектор рассчитан на лампы общего назначения мощностью 1000 Вт. Возможно применение такой же лампы мощностью 1500 Вт или ламп ДРЛ мощностью 250, 400 и 700 Вт.

Конструкции прожекторов П3С-35 и П3М-35 аналогичны и отличаются только исполнением отражателей и деталями крепления. Эти прожекторы рассчитаны на применение ламп накаливания общего назначения мощностью 500 Вт, но в них могут также устанавливаться лампы ДРИ-700.

 Прожектор ПЭМ-35 имеет стеклянный параболоидной формы отражатель с фокусным расстоянием, равным 90 мм; ПЗМ-35 — прожектор стальной, хромированный и полированный (фокусное расстояние то же).

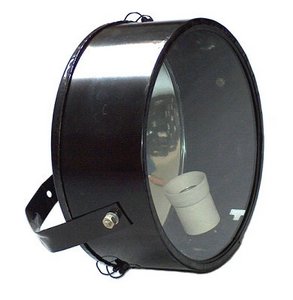

 Прожектор ПЗМ-25 состоит из стального штампованного корпуса, крышки с защитным стеклом, отражателя, патрона и фокусирующего устройства. Отражатель — стальной, омедненный, хромированный, полированный, параболоидной формы, с фокусным расстоянием 80 мм. Защитное стекло — прозрачное, толщиной 5 мм. Фокусировка производится вращением винта с помощью отвертки. Головка винта вынесена наружу корпуса. Для крепления прожектора имеется скоба с отверстием. Скоба дает возможность закрепить прожектор с любым наклоном в вертикальной плоскости — вверх до 80° и вниз до 45°. Прожектор имеет патрон под резьбовой ламповый цоколь Е-27 и рассчитан на применение ламп общего назначения мощностью 200 Вт.

Прожекторы со средним значением светораспределения и с металлическим отражателем серии ПСМ изготавливаются трех модификаций: ПСМ-50, ПСМ-40 и ПСМ-30, соответственно для ламп общего назначения мощностью 1000, 500 и 200 Вт. Цифры 50, 40 и 30 в обозначении типа светильника означают диаметр выходного отверстия в сантиметрах. Прожекторы типа ПСМ-50 и ПСМ-40 выпускаются двух видов: ПСМ-50-1 и ПСМ-50-2 (ПСМ-40-1 и ПСМ-40-2), отличающихся между собой только установленными в них патронами для ламп. Прожекторы ПСМ-50-1 и ПСМ-40-1 предназначены для ламп накаливания общего назначения мощностью 1000 и 500 Вт и имеют среднее значение светораспределения. В прожекторы ПСМ-50-2 и ПСМ-40-2 устанавливаются лампы прожекторного типа ПЖ 220-1000 и ПЖ 220—500, что обеспечивает создание узкого концентрированного распределения света. В прожекторы типа ПСМ-50-1 можно также устанавливать лампы ДРЛ мощностью 250, 400 и 700 Вт. Разница в светораспределении в зависимости от типа лампы указана в таблице.

Корпус (отражатель) прожектора изготавливается из чистого алюминия. Внутренняя его поверхность доводится до зеркального состояния путем шлифовки, полировки и анодирования. Снаружи прожектор окрашен серебристой краской. Защитное стекло — купольное или плоское, термостойкое. Основание — стальное штампованное. Прожектор может поворачиваться в горизонтальной плоскости на угол ±360°, а в вертикальной плоскости — вверх до 80°, вниз до 45°.

Прожекторы этой серии заменяют более тяжелые прожекторы серий ПЗС, а вместе с прожекторными лампами могут заменять прожекторы серии ПФС-45-1 без рассеивателя.

Прожекторы фасадные среднего светораспределения выпускаются двух типов: ПФС-45 и ПФС-35. Конструктивно они аналогичны и представляют собой светооптические приборы, в которых используются в качестве источников света специальные прожекторные лампы накаливания типа ПЖ220-1000 (в прожекторах ПФС-45) и ПЖ220-300 или ПЖ220-500 (в прожекторах ПФС-35). В прожекторах применяются патроны типа 1Ф-С51, имеющие специальное фокусирующее приспособление.

Оптическая система прожекторов состоит из стеклянного параболондного отражателя, прессованного рассеивателя и защитного стекла. Фокусное расстояние отражателя для прожектора ПФС-45 равно 90 мм, для ПФС-35 — 106 мм, а диаметр соответственно равен 45 и 35 см. В зависимости от назначения прожекторы изготовляются нескольких модификаций: направленного света (ПФС-45-1), с малой асимметрией угла рассеяния в вертикальной плоскости (ПФС-35-2, ПФС-45-2), с большой асимметрией угла рассеяния в вертикальной плоскости (ПФС-35-3 и ПФС-45-3), с большой асимметрией угла рассеяния в горизонтальной плоскости (ПФС-35-4).

Прожекторы имеют угол поворота в вертикальной плоскости от - 30 до +90° и вращаются вокруг оси в горизонтальной плоскости на 360°. Исполнение брызгонепроницаемое.

 Опорная плита имеет форму и разметку отверстий под крепежные болты, как и опорная плита прожектора ПЗМ-45.



                                         " Технические характеристики прожектры ПЗМ" скачать PDF
